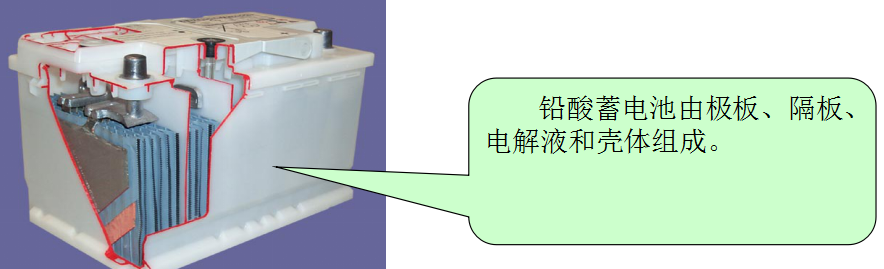

理(lǐ)士蓄電(diàn)池从本质(zhì)上来说是一个化學(xué)電(diàn)源，其充電(diàn)与放電(diàn)过程其实是一种可(kě)逆的化學(xué)反应。那么理(lǐ)士蓄電(diàn)池是怎么储存電(diàn)能(néng)的又(yòu)是如何工(gōng)作(zuò)的呢(ne)？

理(lǐ)士蓄電(diàn)池是怎么储存電(diàn)能(néng)的，是如何工(gōng)作(zuò)的

1、電(diàn)动势的建立

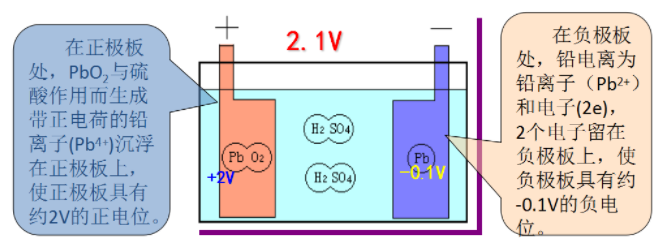

在负极板处，铅電(diàn)离為(wèi)铅离子（Pb2+)和電(diàn)子(2e)，2个電(diàn)子留在负极板上，使负极板具(jù)有(yǒu)约-0.1V的负電(diàn)位。

在正极板处，PbO,与硫酸作(zuò)用(yòng)而生成带正電(diàn)荷的铅离子(Pb4+)沉浮在正极板上，使正极板具(jù)有(yǒu)约2V的正電(diàn)位。

2、理(lǐ)士蓄電(diàn)池的放電(diàn)

接上负载后的化學(xué)反应

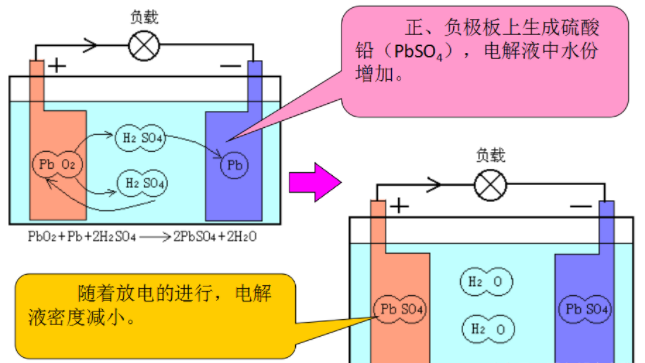

正、负极板上生成硫酸铅（PbSO4），電(diàn)解液中(zhōng)水份增加。随着放電(diàn)的进行，電(diàn)解液密度减小(xiǎo)。

负载正、负极板上生成硫酸铅（PbSO4），電(diàn)解液中(zhōng)水份增加。

随着放電(diàn)的进行，電(diàn)解液密度减小(xiǎo)。

反应过程如下：Pb02+Pb+2H2S04—>2PbSO4+2H20

3、充電(diàn)过程

在外電(diàn)源的作(zuò)用(yòng)下，迫使２个電(diàn)子从正极板返回负极板，形成从正极板流向负极板的充電(diàn)電(diàn)流。

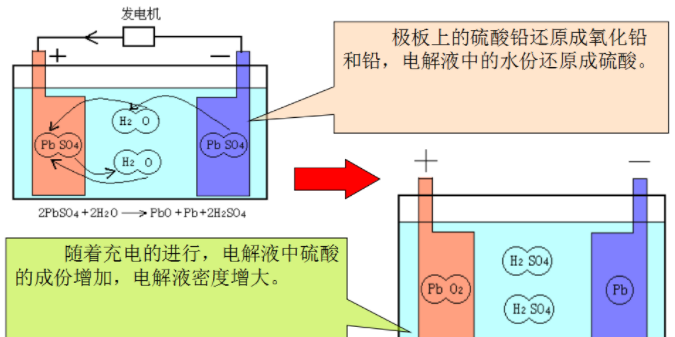

极板上的硫酸铅还原成氧化铅和铅，電(diàn)解液中(zhōng)的水份还原成硫酸。

随着充電(diàn)的进行，電(diàn)解液中(zhōng)硫酸的成份增加，電(diàn)解液密度增大。

反应过程如下：2PbSO4+2H20—>Pb0+Pb+2H2SO4

理(lǐ)士蓄電(diàn)池的性能(néng)特点

理(lǐ)士蓄電(diàn)池的内阻

蓄電(diàn)池的内阻由极板電(diàn)阻、電(diàn)解液電(diàn)阻、隔板電(diàn)阻及联条電(diàn)阻等四部分(fēn)组成。

极板電(diàn)阻一般很(hěn)小(xiǎo)，但随着放電(diàn)的进行，正负极板上的PbSO4增多(duō)，极板電(diàn)阻增大。

電(diàn)解液電(diàn)阻与密度和温度有(yǒu)关，密度过高或过低，電(diàn)阻增大；温度低，粘度大，電(diàn)阻大。

隔板電(diàn)阻和联条電(diàn)阻与材料、联条形式有(yǒu)关，对一个制造好的蓄電(diàn)池来说是一个定值。

理(lǐ)士蓄電(diàn)池的放電(diàn)特性

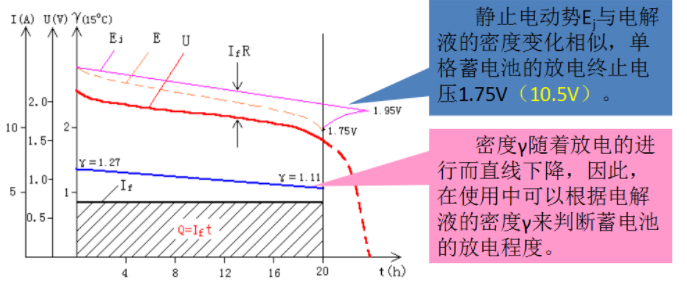

放電(diàn)特性是将充足電(diàn)的蓄電(diàn)池，在以20h放電(diàn)率的電(diàn)流连续放電(diàn)过程中(zhōng)，端電(diàn)压U、電(diàn)动势E和電(diàn)解液密度γ随放電(diàn)时间的变化规律。

静止電(diàn)动势E与電(diàn)解液的密度变化相似,单格蓄電(diàn)池的放電(diàn)终止電(diàn)压1.75V(10.5V)。

密度v随着放電(diàn)的进行而直線(xiàn)下降,因此,在使用(yòng)中(zhōng)可(kě)以根据電(diàn)解液的密度v来判断蓄電(diàn)池的放電(diàn)程度。

理(lǐ)士蓄電(diàn)池的充電(diàn)特性

充電(diàn)特性是指在恒電(diàn)流充電(diàn)过程中(zhōng)，蓄電(diàn)池的端電(diàn)压U、電(diàn)动势E和電(diàn)解液密度γ随时间变化的规律。

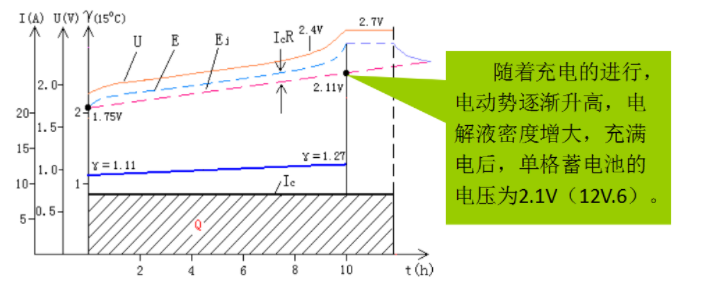

随着充電(diàn)的进行,電(diàn)动势逐渐升高，電(diàn)解液密度增大，充满電(diàn)后，单格蓄電(diàn)池的電(diàn)压為(wèi)2.1V(12V.6)。

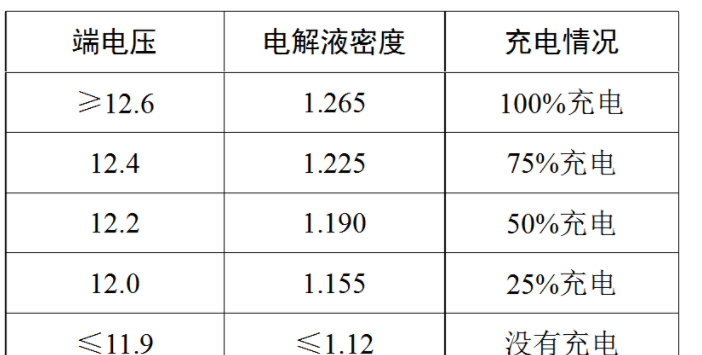

我们可(kě)以根据蓄電(diàn)池的开路端電(diàn)压的大小(xiǎo)，来判断其充電(diàn)情况：
